1.什么是二氧化硫腐蚀试验？

二氧化硫是大气主要污染物之一，SO2环境可能导致工业产品及材料和表面涂覆层产生化学浸蚀、金属腐蚀、点蚀等问题。二氧化硫腐蚀试验是用来评定防护一装饰性镀层耐SO2气体腐蚀性能的一种加速腐蚀试验方法。

2.试验条件是什么？

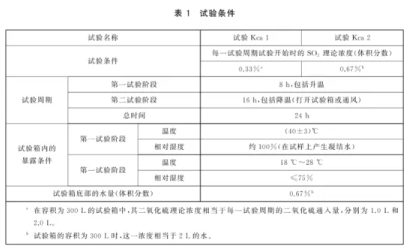

以GB/T 2423.33-2021电工电子产品环境试验 第2部分:试验方法 试验Kca:高浓度二氧化硫试验为例：参照标准表1进行，试验周期优先选用1、2、5、10、15、20，一周期为24h。如果试验过程中已发生腐蚀破坏达到不可接受程度,即试验样品的外观或功能已经损坏，即可终止试验。

3.如何判定试验结果？

中间检测

试验样品如需在试验期间内进行性能检测时,可在每一周期结束前3h内进行,性能检测过程中，允许打开试验箱取放试验样品,开箱时间尽可能短,且应在升温前0.5 h结束。

最后检测

电气性能检测

 如无其他规定,试验样品的电气性能检测可在试验箱内的试验最后一周期结束前3h内进行。

外观检查和其他性能检测

 试验样品的外观检查和其他性能检测可在试验结束后,按标准大气条件下恢复1 h~2 h后进行。

4.常见测试标准：

GB/T 2423.33-2005电工电子产品环境试验 第2部分:试验方法 试验Kca:高浓度二氧化硫试验

GB/T 9789-2008金属和其他无机覆盖层 通常凝露条件下的二氧化硫腐蚀试验
